17.8 PSPICE WINDOWS

<

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Prinsip Kerja

5. Rangkaian Simulasi

6. Video

7. Link Download

1. Tujuan [Kembali]

perangkat lunak berbentuk simulator untuk analisis rangkaian elektronika analog dan digital. Rancang rangkaian elektronik dapat diputar dan diperbaiki kinerjanya terlebih dahulu menggunakan simulator.

2. Alat dan Bahan[Kembali]

• Resistor



  Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V=I R).


  Cara menghitung resistor:

           Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

        contoh:

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 10⁵ = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

•   Baterai

Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.

• LED

LED adalah suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya.

• Op-Amp 3T

Penguat operasional (bahasa Inggris: operational amplifier) atau yang biasa disebut op-amp merupakan suatu jenis penguat elektronika dengan sambatan (bahasa Inggris: coupling) arus searah yang memiliki bati (faktor penguatan atau dalam bahasa Inggris: gain) sangat besar dengan dua masukan dan satu keluaran.

• Kapasitor

Kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kapasitor mempunyai satuan Farad dari nama Michael Faraday.

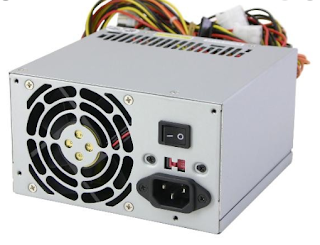

• Power Source

Power  adalah sebagai perangkat keras yang memberikan atau menyuplai arus listrik yang sebelumnya diubah dari bentuk arus listrik yang berlawanan atau AC, menjadi arus listrik yang searah atau biasa disebut sebagai arus DC.

• Ground

Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal  bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.

• Timer Rated

Timer adalah sebuah komponen elektronik yang dibuat untuk menunda waktu yang bisa disetting sesuai range timer tersebut, dengan memutus sebuah kontak relay yang biasanya digunakan untuk memutus atau menyalakan sebuah rangkaian kontrol.

• Osiloskop

Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.


3. Dasar Teori[kembali]

Banyak aplikasi op-amp praktis yang dibahas dalam bab ini dapat dianalisis menggunakan PSpice. Analisis berbagai masalah dapat menampilkan bias dc yang dihasilkan, atau orang dapat menggunakan PROBE untuk menampilkan bentuk gelombang yang dihasilkan.

                   Program 17.1 — Sirkuit Pembanding Digunakan untuk Mengemudi LED

• 17.1 Pembanding Digunakan untuk Mengemudi LED

Dengan menggunakan Design Center, gambarlah sirkuit rangkaian pembanding dengan output yang menggerakkan indikator LED seperti yang ditunjukkan pada Gambar 17.32. Untuk dapat melihat besarnya tegangan keluaran as, tempatkan komponen VPRINT1 pada Vo dengan DC dan MAG yang dipilih. Untuk melihat arus dc melalui LED, tempatkan komponen IPRINT secara seri dengan meteran arus LED seperti yang ditunjukkan pada Gambar. 17.32. Pengaturan Analisis menyediakan untuk sapuan dc seperti yang ditunjukkan pada Gambar. 17.33. Sapu DC diatur, seperti yang ditunjukkan, untuk Vi dari 4 hingga 8 V dalam langkah 1-V. Setelah menjalankan simultation, beberapa hasil analisis yang dihasilkan diperoleh ditunjukkan pada Gambar. 17.34.

• Program 17.2 — Operasi Pembanding

Pengoperasian IC komparator dapat ditunjukkan dengan menggunakan op-amp 741 seperti yang ditunjukkan pada Gambar. 17.35. Inputnya adalah 5 V, signa puncak sinusoidal. Pengaturan Analisis menyediakan untuk analisis Transient dengan Langkah Cetak 20 ns dan Waktu Akhir 3 ms. Karena sinyal input diterapkan pada input noninverting, output in-phase dengan input. Ketika input berjalan di atas 0 V, output menuju ke level saturasi positif,

Gambar 17.35 Skema untuk pembanding.

Ketika inputnya di bawah 0 V, outputnya pergi ke level saturasi negatif — ini menjadi 0 V karena input tegangan minus diatur ke nilai itu. Gambar 17.36 menunjukkan output PROBE dari tegangan input dan output.



                 Gambar 17.36 Probe output untuk komparator Gambar. 17.35.

Pemicu dan bentuk gelombang keluaran yang dihasilkan ditunjukkan pada Gambar. 17.38. Ketika pelatuk mengisi ke level pemicu atas, output menuju ke level output rendah 0 V. Output tetap rendah sampai input pemicu dilepaskan ke level pemicu rendah, di mana saat itu output menuju ke level tinggi 5 V.


4. Prinsip Kerja[kembali]

  Sumber arus AC dihubungkan ke non-inverting dan yang input bagian inverting digroundkan agar tidak ada arus yang terbuang. Kemudian pada tegangan yang positif dihubungkan dengan baterai DC. Pada bagian output dihubungkan dengan osiloskop dan pada input A osiloskop dihubungkan dengan signal generator untuk membangkitkan sinyal pada rangkaian.

5. Rangkaian Simulasi[kembali]

6. Video[Kembali]

7. Link Download[Kembali]
Download Rangkaian Simulasi klik disini
Download Video klik  disini
Download Data Sheet klik disini
Download HTML klik disini
