SOAL PADA MATERI PER SUBBAB
1. DC Bias with Feedback Voltage
Nomor 1
Tentukan besar arus IB yang mengalir di base emitter pada rangkaian di atas
A. 12 mA
B. 11.9 mA
C. 13 uA
D. 11.91 uA
E. 17 uA
Jawaban:D
Nomor 2
A. 8.89 uA
B. 76.3 mA
C. 5.55 uA
D. 3 A
E. 2.26 uA
Jawaban:A
Nomor 3
Tentukan nilai tegangan VC pada rangkaian di atas
A. 8 V
B. 7.67 V
C. 8.6 V
D. 9.22 V
E. 9.45 V
Jawaban:D
2. CE Emitter Bias Configurations
Nomor 1
Tentukan besar nilai re yang ada pada rangkaian di atas
A. 5.99 Ohm
B. 6.99 Ohm
C. 72 mOhm
D. 83 Ohm
E. 5 Ohm
Jawaban:A
Nomor 2
Berdasarkan rangkaian pada Nomor 1, jika CE dishort tentukan nilai re dan nilai Zi
A. 5.99 Ohm dan 700 Ohm
B. 5.99 Ohm dan 717.7 Ohm
C. 5.99 Ohm dan 693.8 Ohm
D. 5.99 Ohm dan 702 Ohm
E. 5.99 Ohm dan 769.34 Ohm
Jawaban:B
Nomor 3
A. 20.76 kOhm dan 2.83 kOhm
B. 29.55 kOhm dan 2.83 kOhm
C. 19.64 kOhm dan 2.83 kOhm
D. 13.3 kOhm dan 2.83 kOhm
E. 16 kOhm dan 2.83kOhm
Jawaban:C
3. Two Port System
Nomor 1
Tentukan nilai dan Zi , Zo, dan AVNL berdasarkan rangkaian di atas dan juga gambar pada rangkaian Two Port
A. 10.71 Ohm, 3 kOhm, dan -280.11
B. 10.71 Ohm, 4 kOhm, dan -290.5
C. 10.81 Ohm, 5 kOhm, dan -280.11
D. 11.89 Ohm, 3 kOhm, dan -280.11
E. 12.31 Ohm, 3 kOhm, dan -217.80
Jawaban: A
Gambar pada rangkaian two port
4. Op-Amp Unit Specifications

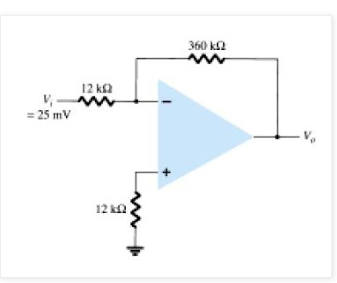

Hitung nilai output berdasarkan spesifikasi op-amp pada tabel dan berdasarkan rangkaian di atas
A. 26.7 mv
B. 21.8 mV
C. 34.7 mV
D. 40 mV
E. 38.2 mV
Jawaban: E
