- Memahami konsep dan prinsip kerja rain sensor
- Menggabungkan sensor rain sensor dengan komponen elektronika lainnya untuk aplikasi sederhana
- Membuat rangkaian sederhana yang dapat berguna bagi kehidupan sehari-hari
- untuk memberi peringatan saat hujan terjadi
2. Alat dan Bahan[kembali]
1. Sensor Air
2. Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Secara umum transistor dapat digolongkan menjadi dua keluarga besar yaitu Transistor Bipolar dan Transistor Efek Medan.
3. Resistor
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V=I R).
4. IC 7085
Fungsi Voltage Regulator adalah untuk mempertahankan atau memastikan Tegangan pada level tertentu secara otomatis.

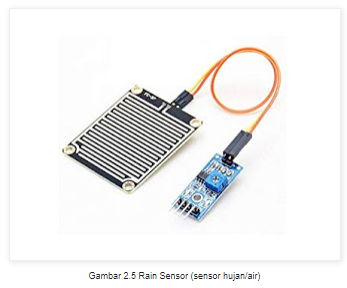

5. Rain Sensor
Rain sensor atau sensor hujan adalah jenis sensor yang berfungsi mendeteksi terjadinya hujan atau tidak.
3. Dasar Teori[kembali]
RAIN SENSOR
Rain sensor merupakan sensor yang berfungsi untuk
mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada
papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil
dan sebaliknya. Pada sensor ini, terdapat integrated circuit atau
IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain)
komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’.
Pin Configuration
1.VCC: 5V DC
2.GND: ground
3.DO: high/low output
4.AO: analog output
1.VCC: 5V DC
2.GND: ground
3.DO: high/low output
4.AO: analog output
SPECIFICATION
·
Adoptshigh quality of RF-04
double sidedmaterial.
·
Area:5cm x 4cm nickel
plateon side,
·
Anti-oxidation,anti-conductivity,
with long use time;
·
Comparator output signal clean
waveform is good, driving ability, over 15mA;
·
Potentiometer adjust the
sensitivity;
·
Working voltage 5V;
·
Output format: Digital switching
output (0 and 1) and analog voltage output AO;
·
With bolt holes for easy
installation;
·
Small board PCB size: 3.2cm x
1.4cm;
·
Usesa wide voltage LM393
comparator
Pada rangkain ini sangat cocok di
aplikasikan pada jemuran otomatis, dimana saat ini di era yang serba modern ini
semua aktivitas manusia dibantu dengan teknologi yang canggih. cara kerjanya
jika hari hujan maka penutup jemuran akan tertutup.
4. Pengaplikasian dan Cara Kerja[kembali]
Mencuci dan menjemur pakaian adalah hal
yang sangat biasa dilakukan oleh kita semua, khususnya ibu rumah tangga. Namun
kadangkala saat sedang bepergian,
kita sering was-was akan pakaian yang sedang kita jemur, apalagi saat cuaca mulai mendung.
Oleh karena itu saya merancang jemuran otomatis yang dapat memudahkan kita. Alat ini memiliki sensor air yang dapat menggerakkan atap pelindung (mantel)
sehingga saat gerimis dengan seketika atapnya akan bergerak melindungi pakaian kita.
kita sering was-was akan pakaian yang sedang kita jemur, apalagi saat cuaca mulai mendung.
Oleh karena itu saya merancang jemuran otomatis yang dapat memudahkan kita. Alat ini memiliki sensor air yang dapat menggerakkan atap pelindung (mantel)
sehingga saat gerimis dengan seketika atapnya akan bergerak melindungi pakaian kita.
CARA
KERJA :
Saat gerimis/hujan, percikan air mengenai sensor air, kemudian sensor akan menghasilkan tegangan dan akan menggerakkan motor pada atap jemuran. pada gambar diatas terlihat ada tali untuk menutup dan membuka atap jemuran, tali itu lah yang kita gantikan dengan motor sebagai penggerak otomatis atapnya. setelah itu atap jemuran akan tertutup dan akan melindungi semua pakaian di jemuran. jemuran otomatis ini bisa juga dikembangkan sesuai dengan keinginan kita, dan juga bisa kita gunakan 2 motor atau lebih sesuai dengan kebutuhan.
Saat gerimis/hujan, percikan air mengenai sensor air, kemudian sensor akan menghasilkan tegangan dan akan menggerakkan motor pada atap jemuran. pada gambar diatas terlihat ada tali untuk menutup dan membuka atap jemuran, tali itu lah yang kita gantikan dengan motor sebagai penggerak otomatis atapnya. setelah itu atap jemuran akan tertutup dan akan melindungi semua pakaian di jemuran. jemuran otomatis ini bisa juga dikembangkan sesuai dengan keinginan kita, dan juga bisa kita gunakan 2 motor atau lebih sesuai dengan kebutuhan.
6. Video[kembali]
