LAPORAN AKHIR PERCOBAAN 2
2. ALAT DAN BAHAN [KEMBALI]
1. gerbang not
2. gerbang and
3. gerbang or
4. gerbang xor
5. input clock
6. osiloskop
3. RANGKAIAN SIMULASI [KEMBALI]
1. gerbang not
Pada saat inputnya berlogika 1, outpunya berlogika 0. Sedangkan saat input berlogika 0, outputnya berlogika 1.
2. gerbang and
Saat kedua input bernilai 1, outputnya juga akan bernilai 1. Sedangkan jika pada salah satu input terdapat logika 1, maka outputnya akan berlogika 0.
3. gerbang or
Jika pada salah satu inpunya terdapat logika 1 maka outputnya akan berlogika 1, sedangkan jika kedua inputnya berlogika 0, outputnya juga berlogika 0.
4. gerbang xor
jika inputnya bernilai ganjil maka outputnya adalah 1. Sedangkan jika kedua inputnya bernilai 0 atau 1 jika nilainya genap, maka inputnya adalah 0.
5. VIDEO RANGKAIAN [KEMBALI]
6. ANALISA [KEMBALI]

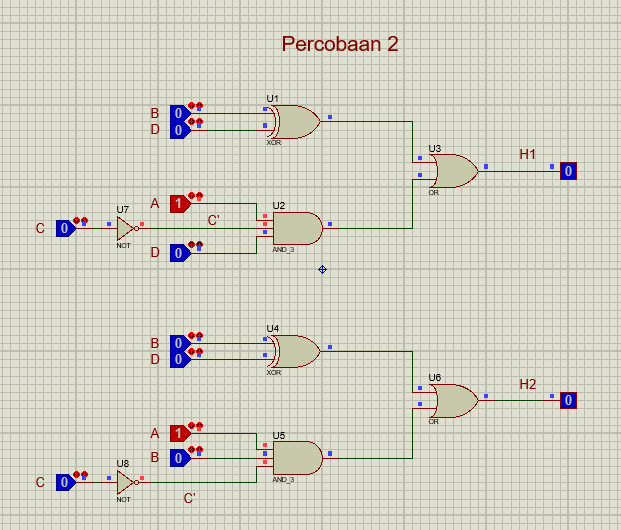

1. Bandingkan rangkaian 1 (output H1) dan rangkaian 2 (output H2)?
Analisa:
Rangkaian 1 (output H1) dengan berlogika pada inputnya sudah ditentukan pada tabel, dan pada rangkaian 2(output H2) juga sudah ditentukan pada tabel, jadi output H1 dan output H2 jika berlogika 0 output H1 dan 0 output H2 maka akan berlogika 1, input pada A berlogika 0, C berlogika 0, B berlogika 0,D berlogika 0. kedua output H1 dan H2 sudah ditentukan tabel kebenaran ata inputnya. Hasilnya tergantung pada inputnya.
2. Jelakan Penyederhanaan persamaan aljabar boolean di modul sehingga di dapat persamaan H1 dan H2 menggunakan hukum-hukum aljabar boolean?
Analisa:
pada rangakaian H1 dan H2 terdapat gerbang yang sama. pada rangkaian H1 terdapat AC'D + B (+) D.
pada C sendiri terdapat inverter, gerbang AND pada A,C dan D, gerbang XOR pada B dan D serta gerbang OR sehingga menghasilkan output AC'D dan B (+) D.
pada rangkaian H2 didapatkan nilai ABC' + B (+) D, dimana pada C terdapat inverter, gerbang AND pada A,B, dan C, gerbang XOR pada B dan D serta gerbang OR sehingga akan menghasilkan output pada H2 yaitu ABC' dan B (+) D.
3. Jelaskan mengenai peta karnaugh beserta POS dan SOP?
Analisa:
peta karnaugh adalah suatu cara lain untuk mempermudah penyerdehanaan fungsi boolean. cara ini lebih mudah dari pada penyederhanaan aljabar terutama dengan 3 atau 4 variabel akan tetap.
setiap peta karnaugh boleh mengubah wujud dalam suatu rangkap boolean atau jadwal benar setiap petak menunjukkan nilai 'minterm' (bagi SOP) atau maxtrerm (bagi POS) setiap pembolehan diubah.
a. SOP (peta karnaugh suku mintrerm)
F = m0 +m1
pemetaan:
F= m0+m1
= A'B'C' + A'B'C
= (A'+A') (B'+B') (C'+ C)
= A' B' 1 =A' B'
b. POS (peta karnaugh suku maxtrerm)
F = M6.M7
pemetaan:
F = M6.M7
= (A' + B' +C). (A'+B'+C')
= (A' A')+(B' B' + (C C')
= A'+B'+0
= A' B'
4. Selesaikan persamaan aljabar boolean pada modul menggunakan peta karnough SOP?
Analisa:
AB'C'D + ABC'D +ABD' + A'BD' +A'B'C'D+ A'B'CD+AB'CD
C'D' --> 1 (A'B, AB)
C'D --> 1 (A'B', AB, AB')
CD --> 1 (A'B', AB')
CD' --> 1 (A'B, AB)
A'B'--> B'D
A'B --> A'BD'
AB --> ABD'
A'B dan AB --> BCD'
maka: B'D+A'BD'+ABD'+BCD'
