Laporan Akhir percobaan 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkain

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

    1. Osiloskop

    2. Kapasitor

    3. Resistor

    4. Signal Generator

    5. Dioda



3. Rangkaian Simulasi [Kembali]

Percobaan 3a

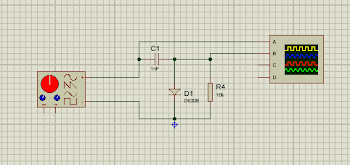

Percobaan 3b

4. Prinsip Kerja Rangkaian [Kembali]

Rangkaian Clamper adalah rangkaian yang berfungsi “menjepit” atau menggeser sinyal pada suatu tegangan DC. Pada rangkaian Clamper positif, saat setengah gelombang positif arus masuk ke kapasitor dan diteruskan ke dioda dan R1,  karena dioda berada pada kondisi reverse bias dimana arus masuk ke kaki katoda, arus tidak dapat mengalir ke dioda karena resistansinya sangat besar, sehingga arus dibalikan dan melakukan pengisian kapasitor. Karena dioda dan R1 dipasang parallel, sehingga tegangan dioda dan R1 sama yaitu sama dengan nol. Saat setengah gelombang negatif arus akan maengalir ke dioda dan masuk ke kaki anoda dari dioda, karena arus masuk ke anoda, sehingga dioda berada pada kondisi forward bias, dimana arus dapat mengalir ke dioda karena resistansi dari dioda kecil. Tegangan yang berada di kapasitor juga mengalir ke resistor dengan tegangan dari dioda menyebabkan tegangan yang dihasilkan menjadi dua kali lebih besar, dari kondisi inilah yang menyebabkan sinyal seperti tergeser kearah positif.

Pada clamper negatif, saat setengah gelombang positif arus akan masuk ke kapasitor dan diteruskan ke dioda dan R1, arus yang masuk ke dioda akan masuk ke kaki anoda dari dioda, karena arus masuk ke anoda menyebabkan dioda berada pada kondisi forward bias, dan arus dapan mengalir melewati dioda karena resistansi dari dioda kecil. Pada saat setengah gelombang negatif mengalir, akan masuk ke R1 dan dioda, tetapi karena dioda berada pada kondisi reverse bias, maka arus tidak dapat melewati dioda karena resistansinya dioda sangat besar,dan arus dibalikan, sehingga arus yang masuk ke R1 menjadi dua kali lipat, dan menyebabkan gelombang output seperti tergeser kea rah negatif.

5. Video Simulasi [Kembali]

6. Analisa [Kembali]

1. Jelaskan bagaimana bentuk sinyal dari rangkaian clamper terhadap inputnya!

    Analisa:

rangkaian pada saat 0 - T/2 sinyal input merupakan positif sebesar +V, sehingga dioda on. kapasitor mengisi muatan dengan cepat melalui tahanan dioda yang rendah, kapasitor membuang muatan sangat lambat, karena Rc dibuat cukup lama. Pada saat T/2-T sinyal input berubah ke negatif, sehingga dioda tidak menghantar(off).

2. Jelaskan hasil dari output rangkaian clamper terhadap teori!

    Analisa:

Pada rangkaian clamper sinyal output merupakan penjumlahan tegangan input -V dan tegangan pada kapasitor V. sinyal output bentuk gelombang yang level dc nya sudah bergeser ke arah negatif sebesar -V. Rangkaian penggeser (clamper) ini memberikan penambahan komponen dc pada tegangan masukan. Akibatnya, terjadi pergeseran pada tegangan.

3. Jelaskan pengaruh kapasitor pada rangkaian clamper terhadap bentuk gelombang!

   Analisa:

Kapasitor mengisi muatan dengan cepat melalui tahanan dioda yang rendah. Kapasitor akan mulai membuang tegangannya melalui muatan yang sangat lambat, karena RC dibuat cukup lama, sehingga pengosongan tegangan ini tidak berarti dibandingkan dengan sinyal output
