Hubungkan kaki katoda pada dioda dengan kaki positif ommeter, dan anoda di hubungkan dengan resistor 5 ohm, lalu hubungkan kaki lainnya dari resistor dengan kaki negatif ohmmeter, hitung resistansinya

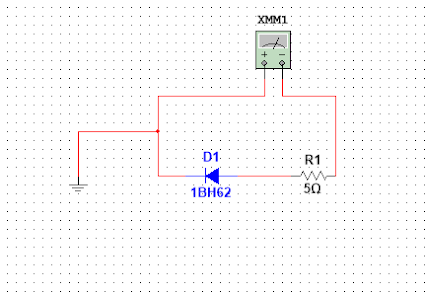

2. Gambar Rangkaian Simulasi [Kembali]
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Dioda adalah elektronika yang terbentuk dari suatu penyambung material semikonduktor tipe-N(katoda) merupakan bahan dengan kelebihan elektron dan tipe-P(anoda) merupakan kekurangan satu elektron sehingga membentuk hole( hole yaitu pembawa muatan).
dioda memiliki dua prinsip kerja yaitu:
1. forward bias
kaki anoda dari dioda dihubungkan dengan tegangan yang memiliki tipe-P (positif). Sedangkan kaki katoda dari dioda dihubungkan dengan tegangan yang memiliki tipe-N (negatif)
2. reverse bias
kaki anoda dari dioda dihubungkan dengan tegangan yang memiliki tipe-N (negatif). Sedangkan kaki katoda dari dioda dihubungkan dengan tegangan yang memiliki tipe-P (positif)
sehingga, pada rangkaian yang memakai prinsip kerja reverse bias, maka nilai resistansi dioda yang terukur bernilai 17.573kOhm.
dioda memiliki dua prinsip kerja yaitu:
1. forward bias
kaki anoda dari dioda dihubungkan dengan tegangan yang memiliki tipe-P (positif). Sedangkan kaki katoda dari dioda dihubungkan dengan tegangan yang memiliki tipe-N (negatif)
2. reverse bias
kaki anoda dari dioda dihubungkan dengan tegangan yang memiliki tipe-N (negatif). Sedangkan kaki katoda dari dioda dihubungkan dengan tegangan yang memiliki tipe-P (positif)
sehingga, pada rangkaian yang memakai prinsip kerja reverse bias, maka nilai resistansi dioda yang terukur bernilai 17.573kOhm.
